In der großen Halle der Halbleiterfertigung gibt es eine Komponente, die zwar gewöhnlich erscheint, aber von entscheidender Bedeutung ist – sie funktioniert wie das Gefäßsystem des menschlichen Körpers und transportiert die Lebensader der Chipherstellung. Dies ist die Siliziumkarbid-ProzessrohrIn extremen Umgebungen mit Temperaturen von über 1200 °C gewährleisten diese röhrenförmigen Systeme einen reibungslosen und stabilen Ablauf des gesamten Chip-Herstellungsprozesses.
I. Was sind Siliziumkarbid-Prozessrohre?
Siliziumkarbid-Prozessrohre sind rohrförmige Strukturbauteile aus Siliciumcarbid (SiC), die hauptsächlich verwendet werden in Hochtemperatur-Prozessanlagen In Branchen wie der Halbleiterfertigung, der Photovoltaik und der LED-Produktion dienen sie als Transportkanäle für Prozessgase, als wichtige Komponenten von Reaktionskammern und als Trägerstrukturen für thermische Feldsysteme.
Kernmerkmale:
HochtemperaturbeständigkeitGeeignet für einen stabilen Langzeitbetrieb bei 1200–1600 °C
Beständigkeit gegen TemperaturschocksWidersteht extremen Temperaturschwankungen durch schnelles Erhitzen und Abkühlen
Hohe ReinheitMetallverunreinigungsgehalt unterhalb eines Teils pro Million (ppm-Bereich)
KorrosionsbeständigkeitBeständig gegen Erosion durch Halogengase und saure/alkalische Atmosphären
Ausgezeichnete WärmeleitfähigkeitErreicht eine gleichmäßige thermische Feldverteilung
II. Kritische Anwendungen in der Halbleiterfertigung
1. Diffusions-/Oxidationsprozessrohre
In vertikalen Diffusionsöfen dienen Siliziumkarbid-Prozessrohre als KernreaktionskammerSie dienen direkt der Unterstützung von Wafer-Booten und Prozessgasen. Ihre Leistung bestimmt unmittelbar:
Temperaturhomogenität (typischerweise erforderlich < ±1°C)
Gleichmäßige Verteilung der Prozessgase
Kontrollniveaus für partikelförmige Verunreinigungen
Prozesswiederholbarkeit und Stabilität
2. CVD-Reaktorauskleidungen
In Anlagen zur chemischen Gasphasenabscheidung dienen Siliziumkarbid-Prozessrohre als Reaktorauskleidungen:
Verhindern, dass Reaktionsgase mit dem Metallofenkörper in Kontakt kommen.
Reduzierung der Wandablagerungshaftung
Verbesserung der Gleichmäßigkeit der Dünnschichtabscheidung
Verlängerung der Wartungszyklen von Anlagen
3. Gasversorgungssysteme
Wird zum Transport von korrosiven Prozessgasen (wie HCl, Cl₂, WF₆ usw.) verwendet:
Gewöhnliche Edelstahlrohre korrodieren und versagen bei hohen Temperaturen schnell.
Siliziumkarbidrohre ermöglichen einen langfristig stabilen Betrieb
Sicherstellen, dass die Gasreinheit unverunreinigt bleibt
III. Materialauswahl: Warum muss es Siliziumkarbid sein?
Bei Hochtemperatur-Halbleiteranlagen hat sich die Materialauswahl von Quarz zu Siliziumkarbid weiterentwickelt.：
| Material | Maximale Betriebstemperatur | Beständigkeit gegen Temperaturschocks | Reinheit | Nutzungsdauer | Kosten |
|---|---|---|---|---|---|
| Quarzglas | 1100 °C | Arm | Hoch | Kurz (anfällig für Entglasung) | Niedrig |
| Gewöhnliches Siliciumcarbid | 1400 °C | Mäßig | Mäßig | Mäßig | Mäßig |
| Hochreines rekristallisiertes Siliciumcarbid | 1600 °C | Exzellent | Sehr hoch | Lang (psst, 3 Jahre) | Hoch |
Einzigartige Vorteile von Siliciumcarbid:
Thermische AnpassungDer Wärmeausdehnungskoeffizient ist ähnlich dem von Silizium, wodurch die thermische Spannung reduziert wird.
OberflächeneigenschaftenBildet bei hohen Temperaturen einen dichten SiO₂-Film und verhindert so eine weitere Oxidation.
SelbstreinigungsfähigkeitUnter bestimmten Prozessbedingungen können Oberflächenablagerungen in situ entfernt werden.
IV. Herstellungsprozess: Von Rohmaterialien zu Präzisionsrohren
Die Herstellung von Siliziumkarbid-Prozessrohren stellt die perfekte Integration von Materialwissenschaft und Präzisionstechnik dar:
Prozessablauf:
Hochreines SiC-Pulver → Formgebung (isostatisches Pressen/Schlickergießen) → Grünkörperbearbeitung → Hochtemperatursintern → Präzisionsbearbeitung → Oberflächenbehandlung → Reinigung → Inspektion und Verpackung.
Technische Herausforderungen:
Herstellung großflächiger dünnwandiger RohreLängen bis über 2 Meter, Wandstärke nur 10–20 mm
SinterverformungskontrolleErfordert eine präzise Steuerung der Temperaturprofile und der entsprechenden Unterstützungsmethoden.
Qualität der InnenflächenErfordert eine Oberflächenrauheit (Ra) < 0,8 μm, frei von Rissen und Porendefekten.

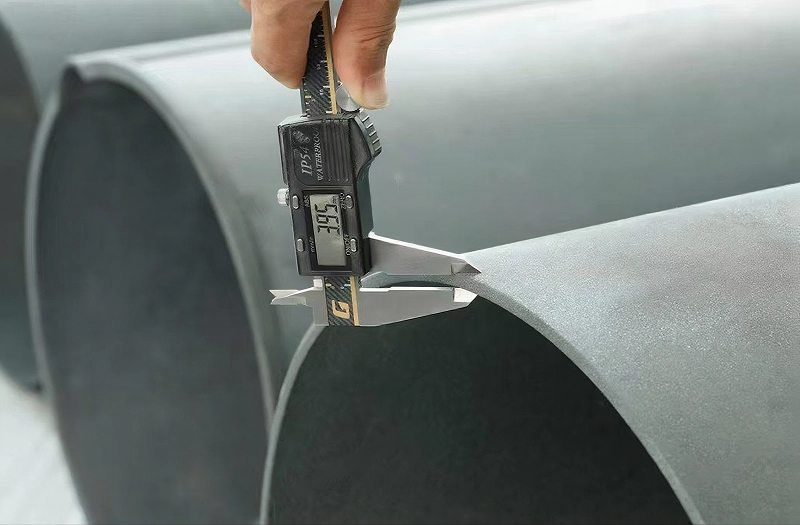

MaßgenauigkeitGeradheit < 0,1 %, Rundheit < 0,05 %
Fortschrittliche Technologien:
Isostatisches PressenGewährleistet eine gleichmäßige Materialdichte
Atmosphärenkontrolliertes Sintern: Präzise Steuerung der Mikrostruktur
Ultraschall-/WirbelstromprüfungGewährleistet das Fehlen interner Mängel
Koordinatenmessgeräte (KMG): Überprüft die Maßgenauigkeit
V. Anwendungsfallstudien: Praktischer Nutzen bei der Problemlösung
Fallstudie 1: Verbesserung der Chipausbeute
Ein Chiphersteller, der herkömmliche Quarzprozessrohre verwendet, stieß häufig auf Probleme bei 1300°C:
Schlechte Temperaturhomogenität (> ±3°C)
Monatlicher Austausch der Prozessrohre erforderlich
Signifikante Schwankungen der Chipausbeute
Lösung:
Nach der Umstellung auf hochreine, rekristallisierte Siliciumcarbid-Prozessrohre:
Die Temperaturhomogenität wurde auf ±0,5°C verbessert.
Die Nutzungsdauer wurde auf 18 Monate verlängert.
Die Chipausbeute stieg um 1,5 %.
Die jährlichen Einsparungen bei den Wartungskosten überstiegen 2 Millionen RMB.
Fallstudie 2: Unterstützung der Entwicklung neuer Prozesse
Eine Forschungseinrichtung, die neue Halbleitermaterialien entwickelt, benötigte eine CVD-Abscheidung bei 1500 °C in einer korrosiven Atmosphäre. Herkömmliche Materialien konnten diese Anforderungen nicht erfüllen.
Siliziumkarbid-Prozessrohrlösung:
Kundenspezifisch konstruierte Prozessrohre mit zweischichtiger Struktur (korrosionsbeständige Innenschicht, isolierende Außenschicht)
Integrierte Gasvorwärm- und -verteilungsfunktionen
Ermöglichte die erfolgreiche Entwicklung des neuen Prozesses
Dies führte zu 5 damit zusammenhängenden Patenten.
VI. Zukunftsaussichten: Bewältigung größerer Herausforderungen
Mit dem Fortschritt der Halbleitertechnologie hin zu 3 nm, 2 nm und darunter steigen die Anforderungen an Prozessrohre noch weiter an:
Höhere TemperaturenNeue Materialprozesse erfordern möglicherweise Temperaturen über 1600 °C.
Höhere Reinheit: Anforderungen an den Gehalt an metallischen Verunreinigungen unter 10 ppb
Komplexere AtmosphärenStabiler Transport hochkorrosiver Gase
Präzisere SteuerungAnforderungen an die Temperaturhomogenität < ±0,1°C
Innovationsrichtungen:
Rohre für VerbundwerkstoffprozesseDie Vorteile verschiedener Materialien kombinieren
Adaptive StrukturenAutomatische Anpassung der thermischen Eigenschaften an die Prozessbedingungen
Digitaler-Zwilling-TechnologieEntwicklung virtueller Modelle zur Vorhersage von Leistung und Lebensdauer
KI-optimiertes DesignNutzung von Algorithmen der künstlichen Intelligenz zur Optimierung von Strukturen und Prozessparametern
Fazit: Die unsichtbare, entscheidende Unterstützung
Siliziumkarbid-Prozessrohre – diese Hochtemperatur-Leitungen, die im Inneren von Halbleiteranlagen verborgen sind – sind nicht direkt an der Herstellung der Schaltkreise auf den Chips beteiligt. Dennoch bieten sie unverzichtbare Schutzmechanismen für den gesamten Fertigungsprozess. Sie verkörpern die Essenz der Materialwissenschaft, sind Paradebeispiele für Präzisionsfertigung und Hüter der Chip-Performance und -Ausbeute.
